„A sărit siguranța” sună ca un incident, dar de multe ori este un semn că sistemul de protecție funcționează. În tabloul electric, siguranțele automate (disjunctoare magnetotermice/MCB) sunt proiectate să întrerupă alimentarea la suprasarcină sau scurtcircuit, înainte ca instalația să se supraîncălzească ori să fie avariate echipamentele.
De ce „sare” siguranța și de ce e, de fapt, o funcție
Un întrerupător automat de protecție are, de regulă, două „reflexe” diferite: unul termic (bimetal) pentru suprasarcini și unul electromagnetic pentru scurtcircuit. Primul reacționează la curent peste limită menținut în timp; al doilea, la un vârf de curent foarte mare, brusc.
Această combinație explică și de ce o siguranță automată este, în esență, un compromis calculat între protecție și continuitatea alimentării: trebuie să decupleze suficient de repede la defecte, dar să nu cadă la fiecare vârf „normal” de consum. De aceea, în documentațiile de selecție apar constant parametri precum curentul nominal (In) și capacitatea de întrerupere la scurtcircuit (Icn pentru aparate uzuale, respectiv Icu la cele industriale).
Curba B pe înțelesul tuturor: rapidă la defecte, sensibilă la porniri
Când întâlnești expresia „siguranță curba B”, litera descrie pragul declanșării instantanee (zona electromagnetică). În cataloagele tehnice, curba B este definită, de regulă, printr-o bandă de declanșare de aproximativ 3–5×In; pentru comparație, curba C este adesea 5–10×In, iar curba D în jur de 10–14×In.
De aici vine și regula practică: o siguranta curba B se potrivește mai bine pe circuite cu curenți de pornire mici – de pildă iluminat, prize uzuale sau sarcini predominant rezistive/low-inductive (încălzitoare, linii foarte lungi). Când ai consumatori cu pornire grea (motoare, pompe, compresoare), o curbă mai tolerantă poate reduce declanșările „false” la pornire, fără ca neapărat instalația să fie în pericol.
Pentru SEO, merită spus clar: „siguranta curba b 4p” nu este o singură piesă, ci o familie de aparate. Poți avea aceeași caracteristică B la amperaje diferite; alegerea nu se face „după literă”, ci după sarcină, cabluri și condițiile de defect din acel punct al instalației.
Ce înseamnă 4P sau tetrapolar și de ce neutralul contează

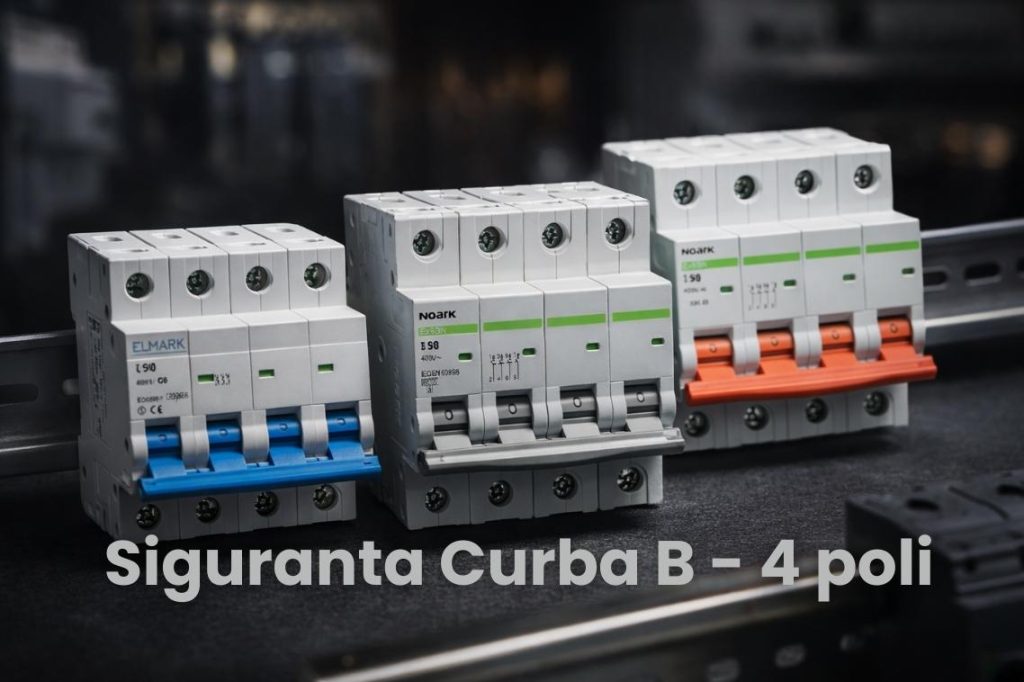

Când vorbim despre o siguranta 4p (siguranta tetrapolara/tetrapolara), vorbim despre un dispozitiv capabil să întrerupă simultan trei faze (L1, L2, L3) și conductorul de nul (N). În instalațiile trifazate cu nul, rolul acestui al patrulea pol nu e „decorativ”: neutralul poate avea, în anomalii, o tensiune față de pământ, iar întreruperea lui „singur” poate crea tensiuni nedorite spre consumatorii monofazați.
De aceea, ghidurile de specialitate precizează explicit două reguli de siguranță: neutralul nu trebuie deconectat înaintea fazelor și, cu atât mai mult, nu trebuie deconectat singur; la reconectare, neutralul se aduce simultan cu fazele sau chiar înainte.
Există și o dimensiune de „regim de rețea”. În schemele de legare la pământ de tip TT, un material tehnic al ABB notează ca principiu de bază că neutralul trebuie deconectat. În documentații pentru echipamente trifazate (de exemplu UPS) apar explicit scenarii „TT … with 4-Pole Circuit Breakers”, în același capitol în care sunt descrise caracteristicile TT și sunt indicate referințe la IEC/EN 60364-4-41.
În schimb, în TN-C – unde neutralul este combinat cu protecția (PEN) – standardele interzic dispozitivele care ar putea deconecta PEN, pentru a nu pierde protecția la atingere. Concluzia e simplă: „mai mulți poli” nu înseamnă automat „mai sigur” dacă nu sunt compatibili cu schema de rețea și cu proiectul instalației.
Cum alegi corect: ce să verifici înainte să cumperi o siguranță automată
Pe lângă cuvintele cheie din magazin (sigurante automate, siguranta automata, siguranta curba b), verificarea reală începe în fișa tehnică și pe eticheta aparatului. Câteva repere care apar constant în ghidurile tehnice:
- In (curentul nominal): curentul pe care aparatul îl poate duce continuu, în condițiile specificate.
- Icn/Icu (capacitatea de rupere la scurtcircuit): cât poate întrerupe în siguranță, în funcție de standardul de încercare.
- Curba (B/C/D): pragul declanșării instantanee, corelat cu tipul de consumatori.
- Numărul de poli (4P): pentru circuite trifazate cu nul, când este necesară întreruperea (și, în unele cazuri, protecția) conductorului N.
Pentru instalații rezidențiale și „household and similar”, standardul de referință este frecvent IEC 60898-1, definit de International Electrotechnical Commission ca standard pentru întreruptoare de protecție la suprascurent destinate acestor utilizări. Pentru domeniul industrial, IEC 60947-2 intră în joc cu regimuri de încercare și parametri diferiți, iar diferențele de domeniu și interpretare sunt explicate în materiale publicate de Schneider Electric și în ghiduri de standardizare pentru întreruptoare de joasă tensiune.
Greșeli frecvente care costă timp și uneori bani
Prima greșeală este alegerea curbei „după auzite”. Curba B declanșează mai repede (3–5×In) și se potrivește circuitelor cu pornire „blândă”; pe sarcini cu vârfuri mari la pornire, poate produce declanșări repetate, fără defect real.
A doua greșeală este folosirea unei siguranțe tetrapolare într-un regim de rețea unde neutralul/protecția nu trebuie întreruptă (cum este TN-C, cu PEN). Aici, regula de bază rămâne una de manual: nu întrerupi conductorul care asigură funcția de protecție.
A treia greșeală este intervenția „după tutorial”. În ghidurile profesionale de instalații se subliniază că modificările sau extinderile trebuie proiectate și executate de personal calificat și confirmate prin verificări la punerea în funcțiune; altfel, instalația poate funcționa „corect” doar până la primul defect real.
